Прибор проверки частоты «ППЧ 1Э» предназначен для определения суточного хода механических и электронно-механических кварцевых часов путем измерения их мгновенного хода, а также контроля амплитуды колебания баланса механических часов по времени прохождения балансом угла подъема и временной разности прихода импульсов от часов (невыкачки) на предприятиях службы быта по ремонту часов, в частных часовых мастерских, предприятиях торговли и часовых заводах.
Данные о контролируемых параметрах на приборе выдаются в виде цифровой и графической информации на ЖКИ дисплее.
Для тестирования механических секундомеров был разработан вариант прибора ППЧ-1Э с возможностью подключения его к ПЭВМ и специальная программа «Секундомер».
Прибор ППЧ-1Э соединяется с ПЭВМ через порт USB. Тестирование секундомеров выполняется автоматически с распечаткой протокола. В то же время прибор ППЧ сохраняет все свои технические характеристики и возможность работы в автономном режиме.
Технические характеристики ППЧ-1Э
|
Характеристики |
Значения |
|
Периоды колебаний балансов контролируемых механических часов, с |
0,2; 0,25; 0,33; 0,36; 0,4; 0,5; 0,6 |
|
Основная погрешность измерения мгновенного суточного хода для электронно-механических кварцевых наручных часов (по цифровой индикации), с, не более |
± 0,1 |
|
Основная погрешность измерения мгновенного суточного хода механических часов, с, не более |
± 0,1 |
|
Периодичность импульсов контролируемых КНЧ, с |
1,0; 0,0625 |
|
Основная погрешность измерения времени прохождения балансом угла подъема, мс, не более |
± 0,1 |
|
Время контроля хода механических часов в цифровом виде, с |
3 - 5 |
|
Базовое время контроля кварцевых электронно-механических наручных часов в цифровом виде, с |
10; 60 |
|
Электропитание: |
|
|
- род тока |
постоянный |
|
- напряжение, В |
5В ± 1% |
|
Время прогрева прибора для обеспечения контроля хода часов с точностью ±0,1 сек/сут. |
не более 3 мин. |
|
Скорость записи в продольном направлении |
60 - 150 мм/мин |
|
Скорость развертки диаграммы в поперечном направлении |
программируется от 1000 мм/мин, х2, х4, х8 |
|
Потребляемая мощность, Вт, не более |
2,5 |
|
Масса ППЧ-1Э, кг, не более |
0,5 |
|
Габаритные размеры, мм, не более |
134x189x54/32 |

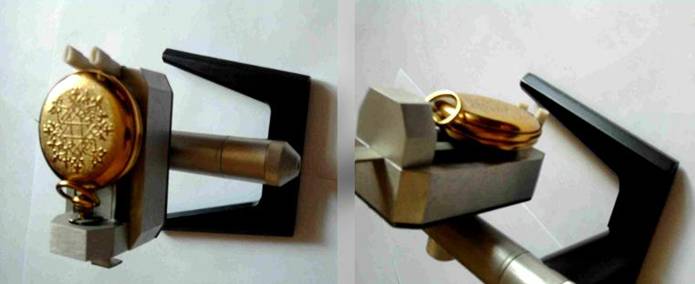

Примеры установки секундомера на прибор ППЧ-1Э
Документация для ППЧ-1Э прибор для проверки часов
Руководство по эксплуатации прибора поверки часов ППЧ-1Э (.zip)
