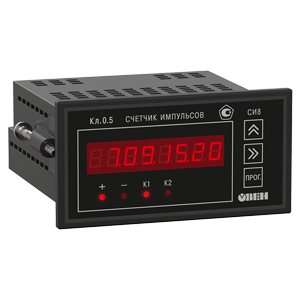

Микропроцессорный счетчик импульсов «СИ8» предназначен для автоматизированного подсчета количества изделий, измерения расхода жидкостей и газов (при применении соответствующих датчиков) и для использования в качестве счетчика наработки.
Особенности СИ8
- прямой, обратный или реверсивный счет импульсов;
- определение направления и скорости вращательного движения узлов и механизмов;
- подсчет текущего или суммарного расхода;
- вычисление времени наработки оборудования;
- измерение длительности процессов;
- сохранение результатов счета при выключении питания.
Технические характеристики СИ8
|
Характеристики |
Значения |
|
Питание СИ8 |
220 В; 50 Гц |
|
Допустимое отклонение напряжения питания, % |
от -15 до +10 |
|
Количество входов управления |
3 |
|
Напряжение низкого (активного) уровня на входах, В |
0...0,8 |
|
Напряжение высокого уровня на входах, В |
2,4...30 |
|
Количество счетных разрядов |
7 |
|
Максимальная частота входных импульсов, Гц |
8000 |
|
Диапазон значений делителя |
1…9999 |
|
Диапазон значений множителя |
0,000001...9999999 |
|
Постоянная времени входного фильтра, мс |
0,1...1000 |
|
Время измерения среднего расхода, с |
0,1...99,9 |
|
Дискретность отсчета времени, с |
60 или 0,01 |
|
Время выключенного состояния ВУ, с |
0,1...99,9 |
|
Максимально допустимый ток нагрузки: |
|
|
- электромагнитное реле (при 220 В cosφ> 0,4), А |
8 |
|
- транзисторная оптопара (при +50 В), А |
0,2 |
|
- симисторная оптопара (при 300 В), мА |
50 |
|
- дублирующий выход второго канала, мА |
50 |
|
Максимально допустимое напряжение дублирующего выхода второго канала, В |
+30 |
|
Количество разрядов индикации |
8 |
|
Габаритные размеры, мм; степень защиты корпуса: |
|
|
- настенный Н |
130×105×65; IP44 |
|
- щитовой Щ1 |
96×96×70; IP54 со стороны передней панели |
|
- щитовой Щ2 |
96×48×100; IP20 |
Комплект поставки СИ8
- прибор СИ8;
- комплект крепежных элементов (Н или Щ, в зависимости от типа корпуса);
- Паспорт и руководство по эксплуатации.
Документация для СИ8 счётчик импульсов электронный
Руководство по эксплуатации счетчика импульсов СИ8 (.pdf)
