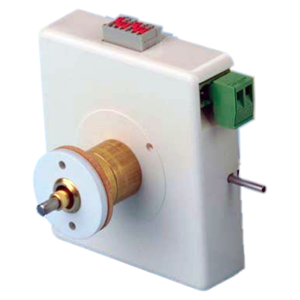

Часовой механизм модели ЧМ предназначен для создания часов с закрытыми стрелками, с герметичным корпусом и с минутной стрелкой различного диаметра. В офисном варианте допускаются открытые стрелки и отсутствие герметичного корпуса. Механизм подключается к электронному блоку управления.
Модификации механизмов для уличных часов ЧМ
|
Тип
|
Примечание
|
|
ЧМ-1Н
|
Для часов диаметром до 0,8 м (закрытый циферблат, управление ЧС-1-02), длина штока 22,3 мм
|
|
ЧМ-1В
|
Для часов диаметром до 0,8 м (закрытый циферблат, управление ЧС-1-02), длина штока 37 мм
|
|
ЧМ-2
|
Для часов диаметром до 1,8 м (закрытый циферблат, управление ЧС-1-02К)
|
|
ЧМ-3
|
Для часов диаметром до 2,5 м (открытый циферблат, управление ЧС-1-02К)
|
|
ЧМ-4
|
Для часов диаметром до 5 м (открытый циферблат, управление ЧС-1-02К)
|
Технические характеристики механизмов ЧМ
|
Характеристика
|
ЧМ-1Н
|
ЧМ-1В
|
|
|
|
|
Принцип действия
|
электронно-механический
|
|
Способ индикации
|
стрелочный
|
|
Дискретность отсчета
|
минутная
|
|
Напряжение питания
|
24±4В
|
|
Потребляемый ток, при 24В
|
6 мА
|
|
Период следования входных импульсов чередующейся полярности
|
60 с
|
|
Активная длительность импульса входного сигнала
|
2±0,4 с
|
|
Рабочая температура
|
-30…+70°С
|
|
Масса
|
140 г
|
180 г
|
Габаритный чертеж часового механизма ЧМ-1Н
Габаритный чертеж часового механизма ЧМ-1В
Макеты стрелок для часов
Документация для ЧМ механизмы вторичные для уличных часов
ЧМ-1В часовой механизм ПС (.pdf)
ЧМ-1Н часовой механизм ПС (.pdf)
ЧМ-2 часовой механизм ПС (.pdf)
ЧМ-3 часовой механизм ПС (.pdf)
ЧМ-4 часовой механизм ПС (.pdf)
